luggage compartment - PORSCHE
Click the image numbers to view product info
SKU: 99755163000FMU, lining luggage compartment black/black,SKU: 99755163001FMU, lining luggage compartment black/black
SKU: 9975513040002A, lid lining lower black
SKU: 99755181700, support hinge
SKU: 9975513090002A, lid brake booster black,SKU: 9975513100002A, lid brake booster black
SKU: 99950755201, spring clamp 9 x 13/3,0
SKU: 99950755201, spring clamp 9 x 13/3,0
SKU: 99950755201, spring clamp 9 x 13/3,0
SKU: 99907304802, tapping screw st 3,5 x 13
SKU: 99907304802, tapping screw st 3,5 x 13
SKU: 99907304802, tapping screw st 3,5 x 13
SKU: 99907304802, tapping screw st 3,5 x 13
SKU: 99907304802, tapping screw st 3,5 x 13
SKU: 99950773440, support st 3,5
SKU: 99950773440, support st 3,5
SKU: 99950773440, support st 3,5
SKU: 99755177102, support lining luggage compartment
SKU: 99950751240, support st 3,5
SKU: 99755177202, support lining
SKU: 99755135100A31, cover tool carpet - black,SKU: 99755135104A31, cover tool carpet - black,SKU: 99755135106A31, cover tool carpet - black,SKU: 99755135107A31, cover tool carpet - black,SKU: 99755135108A31, cover tool carpet - black
SKU: 99755105129A31, lining bulkhead carpet black,SKU: 99755105120A31, lining bulkhead carpet black,SKU: 99755105121A31, lining bulkhead carpet black,SKU: 99755105122A31, lining bulkhead carpet black,SKU: 99755105123A31, lining bulkhead carpet black
SKU: 99755104514A31, lining luggage compartment liner carpet - black,SKU: 99755104516A31, lining luggage compartment liner carpet - black,SKU: 99755104590A31, lining luggage compartment liner carpet - black
SKU: 99904900640, plastic nut t5 / 30 x 7,5
SKU: 99755180700, cap nut,SKU: 99970345541, lid
SKU: 99755140100, foam part tool,SKU: 99755140200, foam part tool,SKU: 99755112190, foam part tool
SKU: 99755140800, foam part luggage compartment liner,SKU: 99755140700, foam part luggage compartment liner
SKU: 99755140500, foam part compressor rear
SKU: 99755140300, foam part compressor front
SKU: 99755141201, foam part bulkhead
SKU: 99755141400, foam part cd changer,SKU: 99755141300, foam part cd changer
SKU: 99755150100A31, cover compressed air bottle black,SKU: 99755150200A31, cover compressed air bottle black
SKU: 99755141500, adapter compressed air bottle
SKU: 9975518050102A, eye luggage compartment front black
SKU: 99755173601, cover control unit
SKU: 99907306102, tapping screw st 4,8 x 16
SKU: 9975511040002A, lining cd changer black,SKU: 9975511030002A, lining cd changer black
SKU: 9975511080002A, lining booster - black
SKU: 9975511050002A, lining dvd - black
SKU: 9975518110002A, lid lining dvd - black
SKU: 99755174100, retaining strap,SKU: 99755174100, retaining strap first-aid kit
+
−
↺

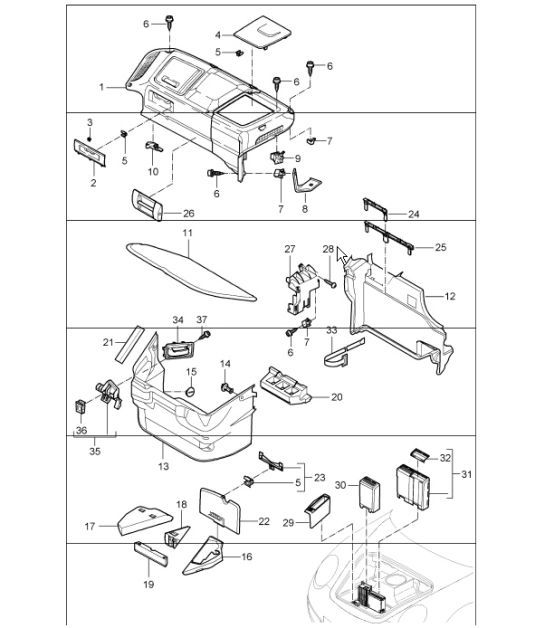

807-00
