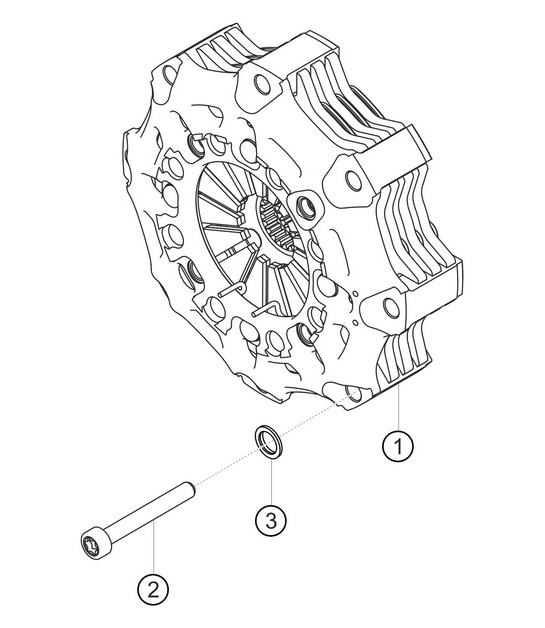

Clutch 911 (991) GT3 CUP 2016
3.3-02
Central clutch operator 911 (991) GT3 CUP 2016
3.3-03

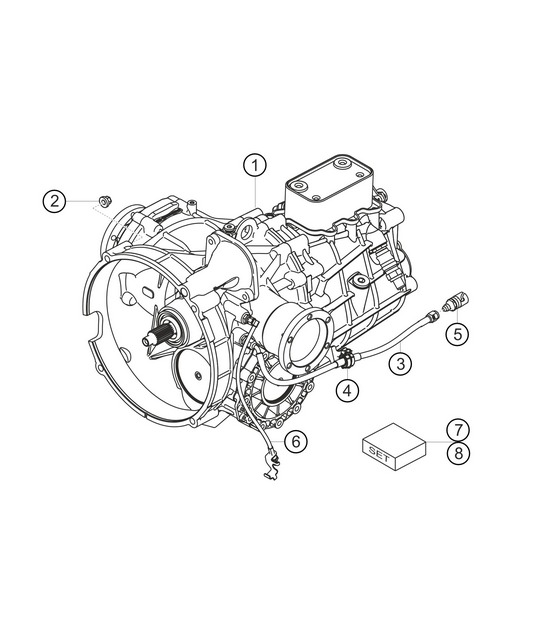

Spare gearbox 911 (991) GT3 CUP 2016
3.3-04

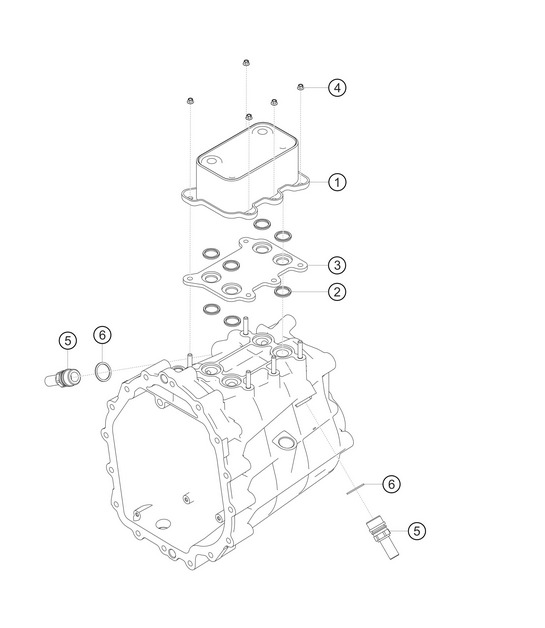

Gearbox cooling system 911 (991) GT3 CUP 2016
3.3-05

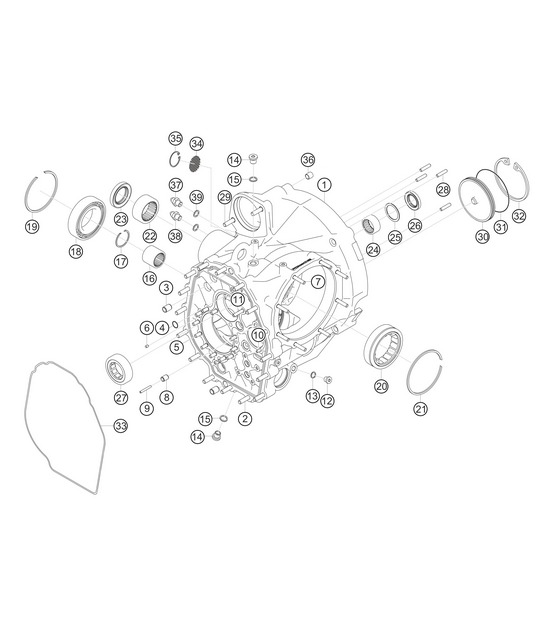

Gearbox housing 911 (991) GT3 CUP 2016
3.3-06
Gearbox lubrication 911 (991) GT3 CUP 2016
3.3-07

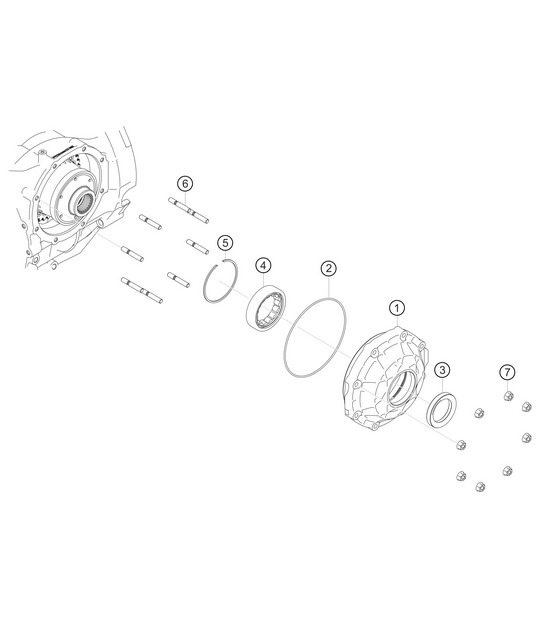

Differential cover for transmission case 911 (991) GT3 CUP 2016
3.3-08

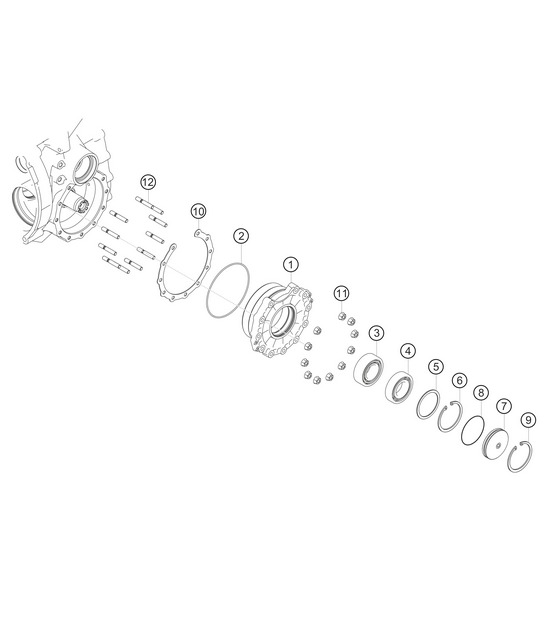

Cover transmission case 911 (991) GT3 CUP 2016
3.3-09

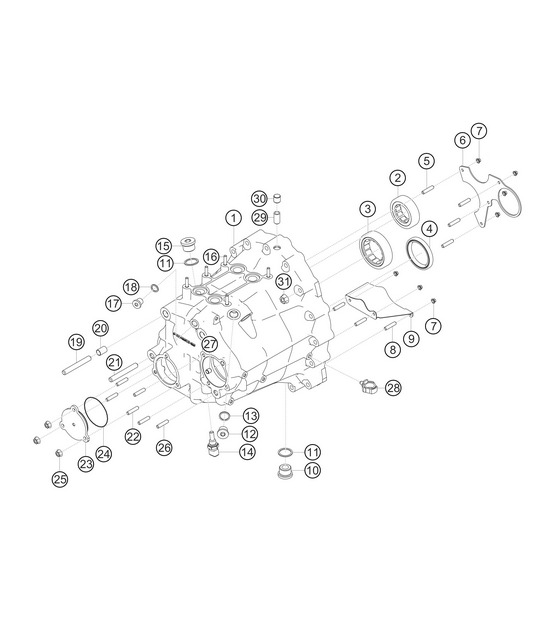

Gearhousing 911 (991) GT3 CUP 2016
3.3-10
Set of gears 911 (991) GT3 CUP 2016
3.3-11

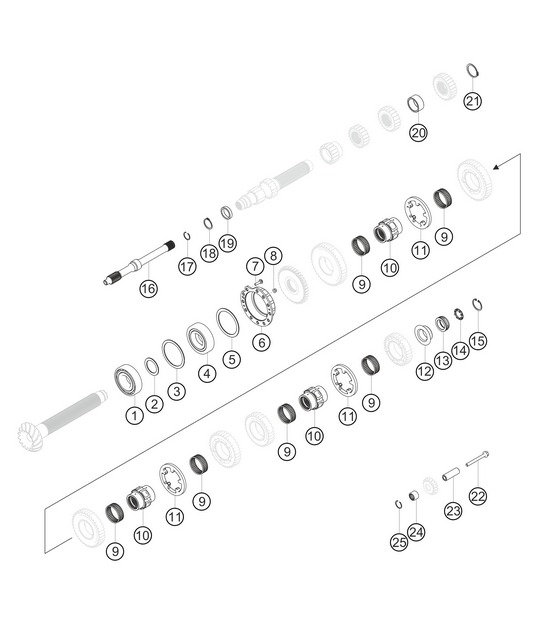

Bearings and sleeves 911 (991) GT3 CUP 2016
3.3-12

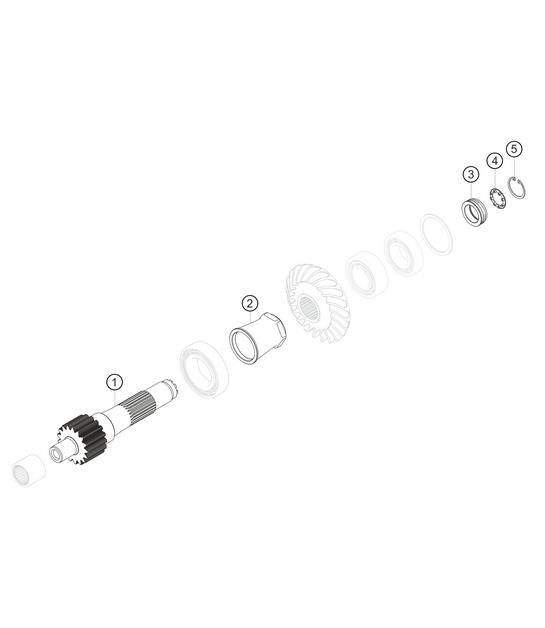

Cross shaft 911 (991) GT3 CUP 2016
3.3-13

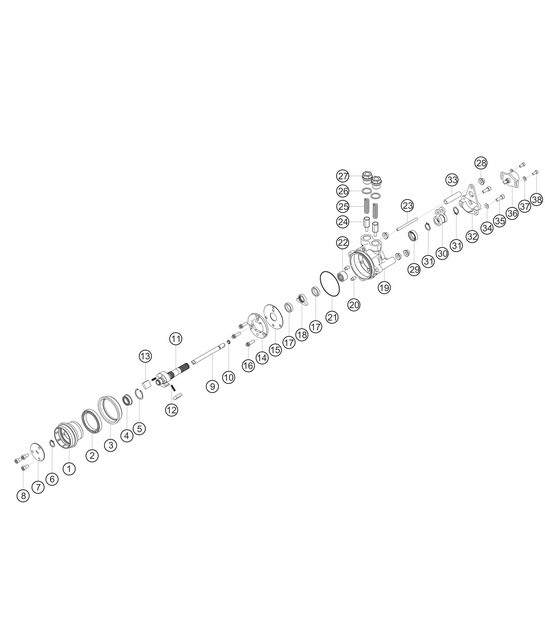

Shift module 911 (991) GT3 CUP 2016
3.3-14

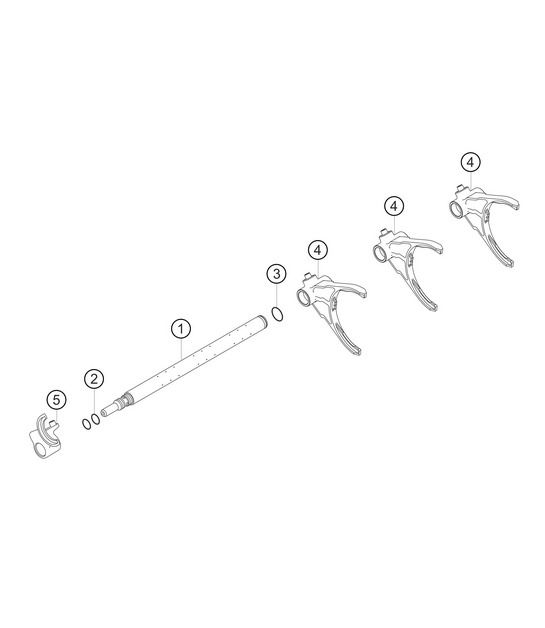

Shift rod and forks 911 (991) GT3 CUP 2016
3.3-15
Shift drum 911 (991) GT3 CUP 2016
3.3-16
Limited slip differential 911 (991) GT3 CUP 2016
3.3-17
Gearbox bracket 911 (991) GT3 CUP 2016
301-000
Coupling - G9100 / G9130 - 991.1 2012-16
301-000
Coupling - G9190+, PR:486 - 991 R/GT3/RS 2014-21
301-005
Clutch release / Clutch slave cylinder - G9190+, PR:486 - 991 R/GT/GT3 2014-21
301-005

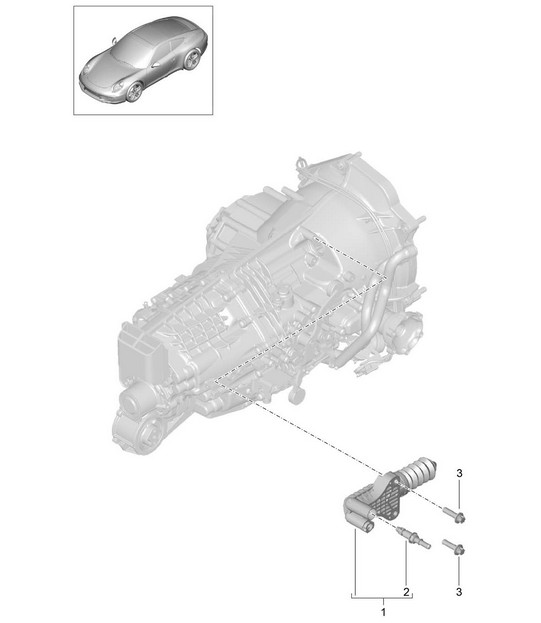

Clutch slave cylinder - G9100 - 991.1 2012-16
302-000

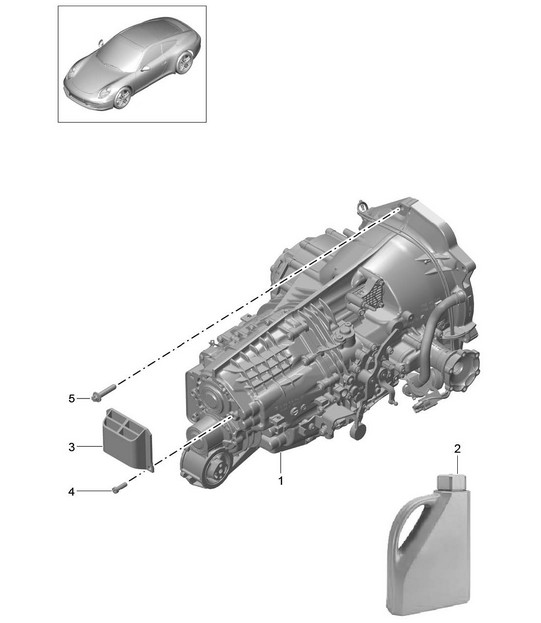

Manual gearbox / Replacement transmission - G9100, G9130 - 991.1 2012-16
302-000
Replacement transmission - G9190+, PR:486 - 991 R/GT/GT3 2014-21
302-004
Manual gearbox / Individual parts - G9100, G9130 - 991.1 2012-16
302-005
Manual gearbox / Individual parts - G9190+, PR:486 - 991 R/GT/GT3 2014-21
302-005
Manual gearbox / Individual parts - G9100, G9130 - 991.1 2012-16
302-010
Manual gearbox / Individual parts - G9190+, PR:486 - 991 R/GT3/RS 2014-21
302-015
Manual gearbox / heat exchanger / oil pipe / Water pipe - G9100, G9130 - 991.1 2012-16
302-015
Manual gearbox / Heat exchanger / Oil pipe / Water pipe 991 R/GT/GT3 2014-21
305-010
Front axle differential / Cardan shaft 991 Turbo / GT2 RS 2014-20
305-010
Front axle differential / Cardan shaft 991.1 2012-16
305-015
Front axle differential / Individual parts 991 Turbo 2014-20
305-015
Front axle differential / Individual parts 991.1 2012-16
305-020
Front axle differential / Cooling 991 Turbo 2014-20
306-000
Transmission carrier / Fasteners / Engine - G9100, CG105 - 991.1 2012-16
306-000
Transmission suspension / Threaded joint (Model: CG190,CG195,CG192,G9190) 991 R/GT3/RS 2014-17
306-000
Transmission suspension / Threaded joint / Engine 991 Turbo / GT2 RS 2014-20
320-000
- PDK - Gearbox (Model: CG190,CG192,CG195) 991 R/GT/GT3 2014-21
320-000
- PDK - Gearbox / Replacement transmission - CG105, CG135 - 991.1 2012-16
320-000
- PDK - Gearbox / Replacement transmission - CG155, CG160, CG180 - 991 Turbo / GT2 RS 2014-20
320-005
- PDK - Gearbox / Individual parts (Model: CG190,CG192, CG195) 991 R/GT/GT3 2014-21
320-005
- PDK - Gearbox / Individual parts 991.1 2012-2016
320-005
- PDK - Gearbox Individual parts 991 Turbo / GT2 RS 2014-20
320-010
- PDK - Gearbox / Clutch for dual clutch / Gearbox (Model: CG190,CG192,CG195) 991 R/GT/GT3 2014-21
360-000
- PDK - Gearbox / heat exchanger / oil pipe / Water pipe - CG105, CG135 - 991.1 2012-16
360-000
- PDK - Gearbox / Heat exchanger / Oil pipe / Water pipe (Model: CG190,CG192,CG195) 991 R/GT/GT3 2014-21
360-000
- PDK - Gearbox / heat exchanger oil pipe / Water pipe - CG155, CG160 - 991 Turbo 2014-20
➜

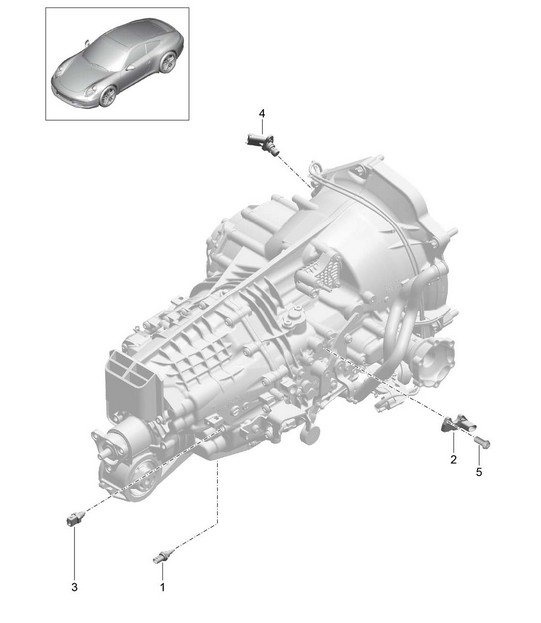

Manual gearbox / Individual parts - G9100, G9130 - 991.1 2012-16 - PORSCHE
Click the image numbers to view product info
SKU: 9G132105900, housing neck
SKU: 9P1301607, shaft oil seal 42 x 55 x 7
SKU: -, needle bearing -
no longer available>alternatively, you can use:>housing neck #9g132195900
SKU: -, needle bearing -
no longer available>alternatively, you can use:>housing neck #9g132195900
SKU: 9P1399265Q, torx screw m 8 x 25
SKU: 99130280100, shaft oil seal 28 x 41 x 2,8
SKU: 9P1399265S, seal bolt with sealing ring m 18 x 1,5
SKU: 9P1399265S, seal bolt with sealing ring m 18 x 1,5
SKU: 9G132182100, centre sleeve
SKU: 9G132182100, centre sleeve
SKU: 9G132182100, centre sleeve
SKU: 9P1301187, seal housing neck
SKU: 99130310300, barring pin
SKU: 99130310501, cover d >> - 04.02.2015,SKU: 99130310501, cover d - 05.02.2015>>,SKU: 99130310501, cover
SKU: 99130380200, seal
SKU: 99130380400, locating bolt
SKU: 99130380600, flat round head bolt m 5 x 12
SKU: 99130380700, seal cover
SKU: 99130380800, flat round head bolt m 8 x 22
SKU: 9G130230135, output flange
SKU: 9G130282400, nut m 24 x 1,5
SKU: 9G133202855, drive flange
SKU: 99133220900, drive flange
SKU: 9P1311152, snap ring
SKU: 9G130703301, oil pump housing
SKU: 9P1301131, seal also use:,SKU: 9P1399265B, flat round head bolt,SKU: 9P1399265C, flat round head bolt
SKU: 9G130789000, o-ring
SKU: 9G130789300, valve
SKU: 9P1301125, end cap
SKU: 9P1301125, end cap
SKU: 9G132180700, shaft oil seal 45 x 48 x 7
SKU: PAF008528, seal bolt with sealing ring m 18 x 1,5
SKU: 9P1399265B, flat round head bolt m 6 x 20
SKU: 9G132180900, flat round head bolt
SKU: 9G132181501, o-ring 221 x 3
SKU: 9G132189000, cylinder pin d 10 x 28
SKU: 9P1301227, shaft oil seal drive flange 64 x 82 x 8
SKU: 99130710400, guide transmission fluid
SKU: 99133280500, shaft oil seal 40 x 55 x 7
SKU: 99133280500, shaft oil seal 40 x 55 x 7
SKU: 99133280600, flat round head bolt m 8 x 33,5
SKU: 9G130701900, heat exchanger also use:,SKU: 9P1301131, seal,SKU: 9P1399265B, flat round head bolt,SKU: 9P1399265C, flat round head bolt
SKU: 9P1399265C, flat round head bolt
SKU: 9P1301615, seal ring end cap
SKU: 9P1301623, seal ring end cap
+
−
↺
