Wiring looms / Passenger compartment and part section wiring harness 991.1 2012-16 - PORSCHE
Click the image numbers to view product info
SKU: 99161290100, wire set passenger compartment * part number must be ordered * manually by indicating * vehicle id number.
SKU: 99161292001, wire set part section wiring harness headlights and modify in workshop
SKU: 99161292101, wire set part section wiring harness fan radiator and modify in workshop
SKU: 99161292201, wire set part section wiring harness connection point trim modify in workshop,SKU: 99161292251, wire set part section wiring harness connection point trim modify in workshop
SKU: 99161293701, wire set part section wiring harness connection point trim modify in workshop
SKU: 99161292301, wire set part section wiring harness sensor airbag and modify in workshop
SKU: 99161292401, wire set part section wiring harness front end modify in workshop,SKU: 99161292451, wire set part section wiring harness front end modify in workshop,SKU: 99161293801, wire set part section wiring harness front end modify in workshop,SKU: 99161293851, wire setpart section wiring harness front end modify in workshop
SKU: 99161292600, wire set part section wiring harnessconnection point front axle and modify in workshop
SKU: 99161294001, wire setpart section wiring harness control unit hydraulic unit modify in workshop
SKU: 99161292501, wire set part section wiring harness control unit tyre pressure control system modify in workshop
SKU: 99161292700, wire set part section wiring harnessaerial wheel housing and modify in workshop
SKU: 99161292801, wire set part section wiring harness aerial tyre pressure control system wheel housing and modify in workshop
SKU: 99161294201, wire set part section wiring harness valve block rear axle - pdcc - modify in workshop
SKU: 99161293001, wire set part section wiring harness connection point rear axleand modify in workshop
SKU: 99161293601, wire set part section wiring harness - pdk - gearbox with: connector control unit modify in workshop,SKU: 99161295801, wire set part section wiring harness manual gearbox with: connector control unit modify in workshop
SKU: 99161293101, wire set part section wiring harness rear light and modify in workshop,SKU: 99161293301, wire set part section wiring harness rear light and modify in workshop
SKU: 99161293401, wire set part section wiring harness connection point trim modify in workshop,SKU: 99161293451, wire set part section wiring harness connection pointtrim modify in workshop,SKU: 99161293501, wire set part section wiring harness connection point trim modify in workshop
SKU: 99161294300, wire set part section wiring harness convertible top stowage box cover
SKU: 99161295101, wire set part section wiring harness rear end electronics
SKU: 99161023301, cable guide filler plate
SKU: 99161023401, cable guide filler plate
SKU: 99161022100, cable guide roofliner
SKU: 99161015500, bracket connection point behind rear light d - mj 2015>>
+
−
↺

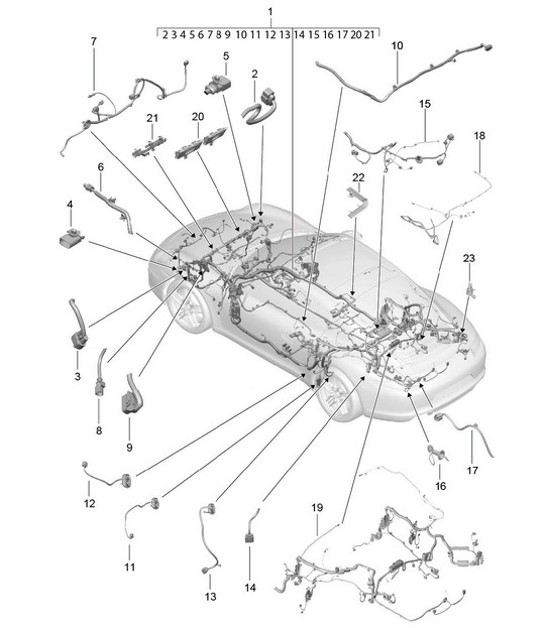

902-010
